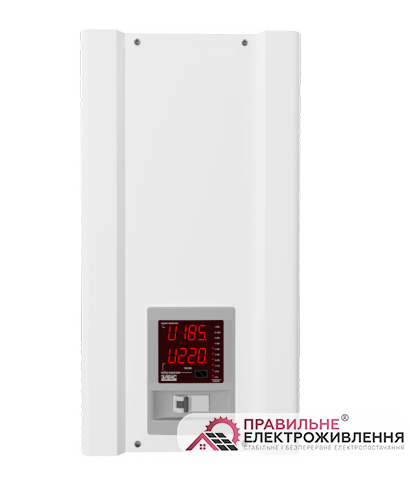

Стабілізатор напруги Елекс Ампер-Т У 16-1/40 v2.1 (9 кВт)

Стабілізатор напруги Елекс Ампер-Т У 16-1/40 V 2.1 виготовлений ТМ "ЕЛЕКС" (Одеса) застосовують для квартир, будинків, дач, офісів з аномальним електропостачанням. Даний пристрій володіє відмінними характеристиками, надійністю та якістю про що свідчать сім років гарантії та числені відгуки покупців. Функціонально складається із тороїдального автотрансформатора, симісторних силових ключів та плати управління. Використані швейцарські (STMicroelectronics) симісторні силові ключі BTA41-800B та американський мікроконтролер Atmel. Точність вихідної напруги становить 220 В +/- 2,5% що більш чим достатньо для побутової техніки та більшості промислового чи медичного устаткування. Володіє захистом від заниженої/завищеної напруги, короткого замикання, перегріву, перенавантаження, неправильної частоти змінного струму. Пристрій практично безшумний, зрідка вмикаються вентилятори примусового охолодження.

Технічні характеристики:

• Номінальна потужність - 9 000 Вт;
• Номінальний струм - 40 А;
• Автоматичний вимикач - 40 А із перезавантажувальною характеристикою В;
• Робочий діапазон напруги - від 100 В до 295 В;
• Тип автотрансформатора - тороїдальний;
• Силові ключі - симістори;
• Кількість ступенів перемикання автотрансформатора - 16;
• Діапазон стабілізації - від 145 В до 275 В;
• Час реакції на зміну вхідної напруги - 20 мсек;
• Вихідна напруга - від 215 В до 225 В, за вхідної напруги 145-275 В;
• Точність стабілізації 220 В +/- 2,5%;
• Затримка на увімкнення - 10 сек;
• Відмикання за неправильної частотності - вихід за межі 45-65 Гц;
• Режим транзит (BYPAS) - є;
• Захист від перегріву силових ключів (тиристорів) та трансформатору - 60 град цельсія - вмикається вентилятори охолодження, відмикання - 55 град цельсія (із затримкою 7 хвилин), відключення навантаження -85 град цельсія та повторне підключення 55 град цельсія;
• Підключення до мережі - через клемну колодку;
• Гарантійні зобов'язання - 3 років!;
• Габаритні розміри (ДхШхВ) - 460х275х165 мм;
• Маса - 21 кг.

Схема підключення:

Провести підключення вхідних і вихідних проводів за схемою, зображеною на рисунку 8 (для однофазної мережі), де L  - це фазний провід, N  - нульовий провід, РЕ - провід заземлення. Для трифазної мережі зробити підключення за схемою, зображеної на рисунку 9, де L 1, L 2, L 3 - фазні проводи, N  - нульовий провід, РЕ - провід заземлення. Рекомендовані мінімальні і максимальні перерізи проводів  для підключення стабілізатора вказані  в технічних характеристиках. Зверніть увагу, підключення стабілізатора робити «в розрив» фазного проводу,  'єднання корпусу стабілізатора з нульовою шиною - ЗАБОРОНЯЄТЬСЯ!  При трифазному підключенні захист від неповнофазного режиму в даному стабілізаторі відсутня.

Переваги однофазного стабілізатора напруги Елекс Ампер-Т У 16-1/40 (9000) V 2.0:

• Імпортні (якісні) комплектуючі;
• Практично безшумний;
• Підвищена точність;
• Безперервний режим роботи;
• Підвищений ресурс використання - понад 10 років;

Недоліки:

• Ступеневий тип стабілізації
