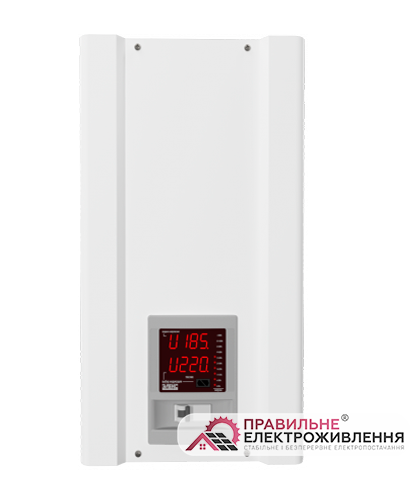

Стабілізатор напруги Елекс Ампер У 12-1/32 v2.1 (7 кВт)

Однофазний симісторний стабілізатор мережевої напруги Елекс Ампер У 12-1/32А V 2.1 виготовлений в Україні (Одеса) із якісних імпортних комплектуючих. Використані швейцарські (STMicroelectronics) симісторні силові ключі BTA41-800B, що комутують тороїдальний автотрансформатор, управління здійснює американський мікроконтролер Atmel. Пристрій володіє відмінними характеристиками та  показниками якості, надійності про що свідчать три роки гарантії та числені відгуки покупців. Вихідна напруга з пристрою становить 220 В +/- 3,5% (213-227 В), що достатньо для побутової техніки дому, офісного обладнання та більшості промислового та медичного устаткування. Захистить від завищеної/заниженої вхідної напруги, короткого замикання, перенавантаження. Оснащений інтелектуальним охолодженням (примусовим) яке вмикається лише при перегріві силової частини - симісторних ключів та автотрансформатору. Цифровий дисплей пристрою відображає:

Технічні характеристики:

• Номінальна потужність - 7 000 Вт;
• Номінальний струм - 32 А;
• Автоматичний вимикач - 32 А із перезавантажувальною характеристикою В;
• Робочий діапазон напруги - від 100 В до 295 В;
• Тип автотрансформатора - тороїдальний;
• Силові ключі - симістори;
• Кількість ступенів перемикання автотрансформатора - 12;
• Діапазон стабілізації - від 145 В до 275 В;
• Час реакції на зміну вхідної напруги - 20 мсек;
• Вихідна напруга - від 215 В до 225 В, за вхідної напруги 145-275 В;
• Точність стабілізації 220 В +/- 3,5%;
• Затримка на увімкнення - 10 сек;
• Відмикання за неправильної частотності - вихід за межі 45-65 Гц;
• Режим транзит (BYPAS) - є;
• Захист від перегріву силових ключів (тиристорів) та трансформатору - 60 град цельсія - вмикаються вентилятори охолодження, відмикання - 55 град цельсія (із затримкою 7 хвилин), відключення навантаження -85 град цельсія та повторне підключення 55 град цельсія;
• Підключення до мережі - через клемну колодку;
• Гарантійні зобов'язання - 7 років!;
• Габаритні розміри (ДхШхВ) - 460х275х165 мм;
• Маса - 20 кг.

Схема підключення:

Провести підключення вхідних і вихідних проводів за схемою, зображеною на рисунку 8 (для однофазної мережі), де L  - це фазний провід, N  - нульовий провід, РЕ - провід заземлення. Для трифазної мережі зробити підключення за схемою, зображеної на рисунку 9, де L 1, L 2, L 3 - фазні проводи, N  - нульовий провід, РЕ - провід заземлення. Рекомендовані мінімальні і максимальні перерізи проводів  для підключення стабілізатора вказані  в технічних характеристиках. Зверніть увагу, підключення стабілізатора робити «в розрив» фазного проводу,  'єднання корпусу стабілізатора з нульовою шиною - ЗАБОРОНЯЄТЬСЯ!  При трифазному підключенні захист від неповнофазного режиму в даному стабілізаторі відсутня.

Переваги даного стабілізатора напруги:

• Перезавантажувальна здатність;
• Практично безшумний;
• Призначений для безперервної роботи;
• Високий ресурс роботи (понад 10 років);
• Якісні (імпортні) комплектуючі.

Недоліки:

• Ступеневий тип стабілізації.
